Mit diesem Tool kannst du ganz einfach die anfallende Kondensatmenge in deinem Druckluftsystem ermitteln.

Berechnungs-Tool

Warum ist das wichtig?

Du kannst damit deine Kondensat-Aufbereitung richtig dimensionieren.

Das Tool beantwortet dir zentrale Fragen:

Wo fällt das meiste Kondensat an?
Wo sollte die Kondensat-Aufbereitung installiert werden?
Was ist zu tun, wenn z. B. in einer Freileitung dennoch Kondensat entsteht?

Kondensatmengen-Rechner

Wasserlast aus der Ansaugluft, Schritt für Schritt über Verdichtung, Trockner und Freileitung: sieh genau, an welcher Stelle deiner Druckluftanlage wie viel Kondensat anfällt.

Volumenstrom & Ansaugluft

Volumenstrom (wie im Angebot) m³/min

T₀ Ansaugluft °C

rF₀ Ansaugluft %

Betriebsdruck

Betriebsdruck im Netz bar(ü)

p(abs) ≈ bar(ü) + 1,013. Verdichtungsfaktor im Modell: × p(abs).

Temperatur-Stationen (Druckluftseite)

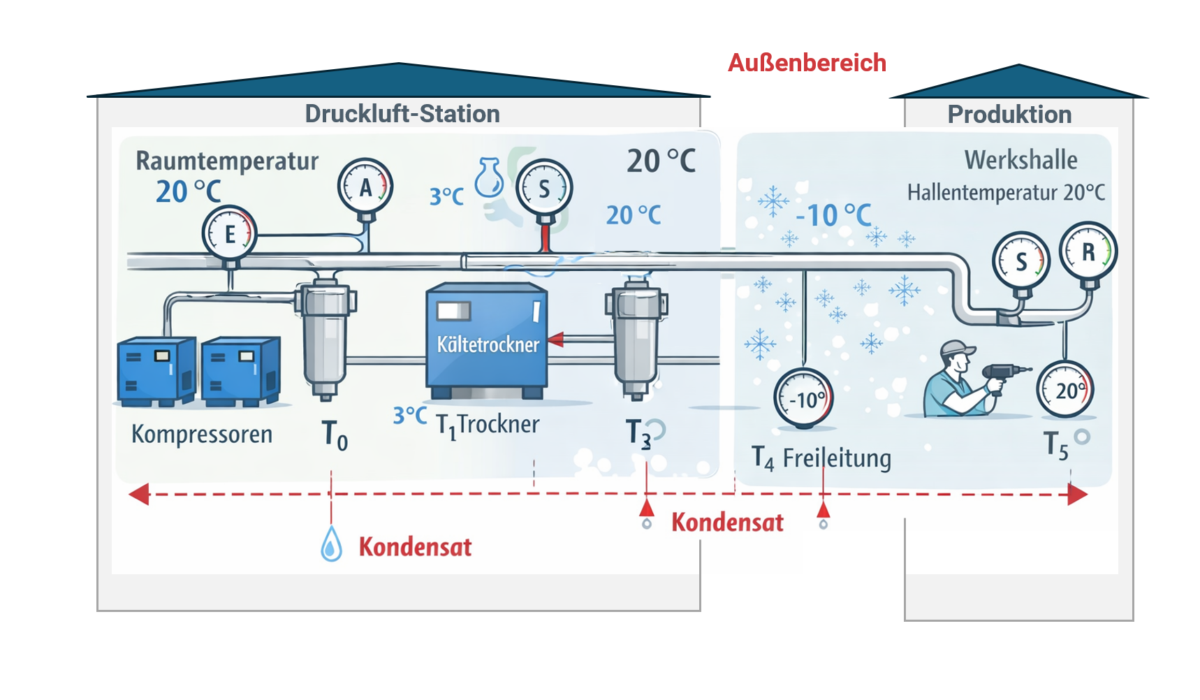

T₁: nach Nachkühler/Abscheider (Kompressor-Austritt) · T₂: im Trockner · T₃: am Austritt des Trockners (Wiedererwärmung) · T₄: Freileitung Minimum · T₅: Halle.

T₁ nach Nachkühler °C

T₂ Trockner

T₃ Trockner-Austritt °C

T₄ Freileitung Min. °C

T₅ Halle (Erwärmung) °C

Notiz

Annahmen optional

Partner finden (Kondensat-Aufbereitung)

Ausgangsbedingungen

–

Wasserlast pro m³/min angesaugter Umgebungsluft

–

Gesamt-Kondensat (Abwasser-relevant)

–

Schritt für Schritt: wo entsteht das Kondensat?

Kondensat entsteht immer dort, wo die Drucklufttemperatur unter den Drucktaupunkt fällt, also überall dort, wo die Luft mehr Wasser enthält, als sie bei dieser Temperatur noch halten kann.

Praxis-Hinweise

Recht & Umsetzung (Kurzfassung)

Bei öleingespritzten Kompressoren ist eine Kondensataufbereitung gesetzlich vorgeschrieben.

Aufgrund des hohen Wasseranteils ist eine lokale Aufbereitung wirtschaftlich sinnvoll.

Geeignete Systeme: Öl-Wasser-Trenner, Split-Anlagen bei Emulsionen.

Ein praktisches Beispiel:
Strömt im Winter getrocknete Druckluft von einer Freileitung in ein beheiztes Gebäude, reicht oft bereits ein Wasserabscheider, um das anfallende Wasser zu entfernen. Die mit dem Tool berechneten Kondensatmengen zeigen dir anschaulich, warum das ausreicht.

Info | Druckluft Kondensat

Wie entsteht Kondensat in Druckluftanlagen?

Beim Verdichten von Luft steigt nicht nur der Druck, sondern auch die Temperatur der Luft. Gleichzeitig enthält die angesaugte Umgebungsluft immer eine bestimmte Menge an Feuchtigkeit. Wird die Druckluft anschließend wieder abgekühlt, kondensiert ein Teil dieses Wassers und es entsteht Kondensat.

Je höher die Luftfeuchtigkeit und je größer der Volumenstrom des Kompressors, desto mehr Kondensat fällt in der Druckluftanlage an.

In vielen Druckluftanlagen entstehen täglich mehrere Liter Kondensat – in großen Anlagen sogar mehrere hundert Liter.

Wo entsteht Kondensat im Druckluftsystem?

Kondensat kann an verschiedenen Stellen im Druckluftsystem entstehen:

im Kompressor selbst
im Druckluftbehälter
in der Druckluftaufbereitung (Trockner / Filter)
in Rohrleitungen bei Abkühlung der Druckluft
in Freileitungen außerhalb von Gebäuden

Deshalb ist eine korrekt ausgelegte Kondensatableitung entscheidend für einen sicheren und störungsfreien Betrieb der Druckluftanlage.

Warum ist Kondensat problematisch?

Wasser in der Druckluft kann verschiedene Probleme verursachen:

Korrosion in Rohrleitungen und Druckluftbehältern
Schäden an Pneumatikventilen und Zylindern
Störungen in Produktionsprozessen
Qualitätsprobleme bei Lackierung oder Lebensmittelproduktion
erhöhte Wartungskosten

Eine unzureichende Kondensatableitung kann deshalb langfristig zu erheblichen Betriebskosten führen.

Wie hilft dieses Tool?

Mit diesem Tool kannst du die entstehende Kondensatmenge in deiner Druckluftanlage näherungsweise berechnen.

Dabei werden typische Einflussfaktoren berücksichtigt, wie:

Volumenstrom des Kompressors
Druckniveau
Temperatur
Luftfeuchtigkeit der Ansaugluft

Das Ergebnis zeigt dir, wie viel Kondensat täglich im System entstehen kann und hilft bei der Planung der Kondensataufbereitung.

Praxis-Tipp

Die Kondensataufbereitung sollte möglichst nah an der Entstehungsstelle erfolgen. In vielen Anlagen ist es sinnvoll, Kondensat bereits im Kompressorraum zu sammeln und zentral aufzubereiten.

Zusätzlich sollten automatische Kondensatableiter regelmäßig geprüft werden, um unnötige Druckluftverluste zu vermeiden.

Weiterlesen & entdecken

Tools & Anbieter aus dem Netzwerk

Alle Rechner-Tools im Überblick

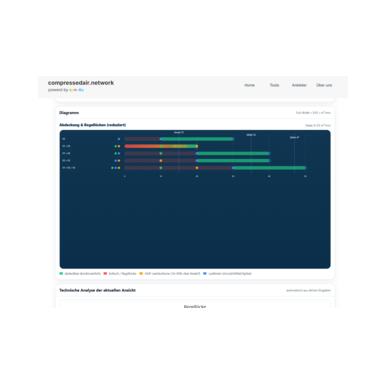

Regeldiagramm-Rechner

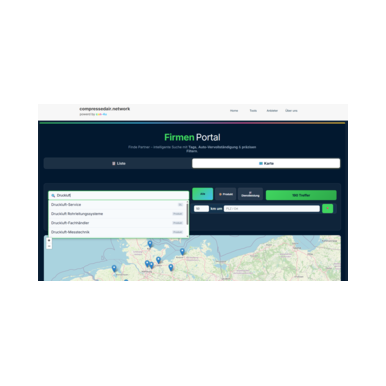

Fachhändler und Hersteller finden

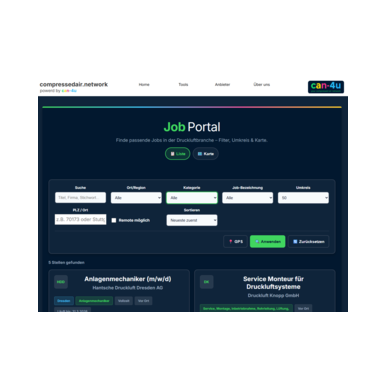

Jobbörse Drucklufttechnik
